Ampere meter ျကည့္၍ ဖုန္းတလံုးအားပစ္ခ်က္ ရွာေဖြျခင္း

Ampere ကိုျကည့္၍ ပစ္ခ်က္ ခန့္မွန္းျခင္း


      ဖုန္းတလံုး၏ Ampere စားသံုးပံုျကည့္ ၍ ပစ္ခ်က္ ခန္႔မွန္းျခင္း

      VBatt လမ္းေျကာင္း နွင့္ Vph လမ္းေျကာင္းတြင္ Ampere ကို ျကည့္ ၍ ပစ္ခ်က္ ခန့္မွန္းျခင္း

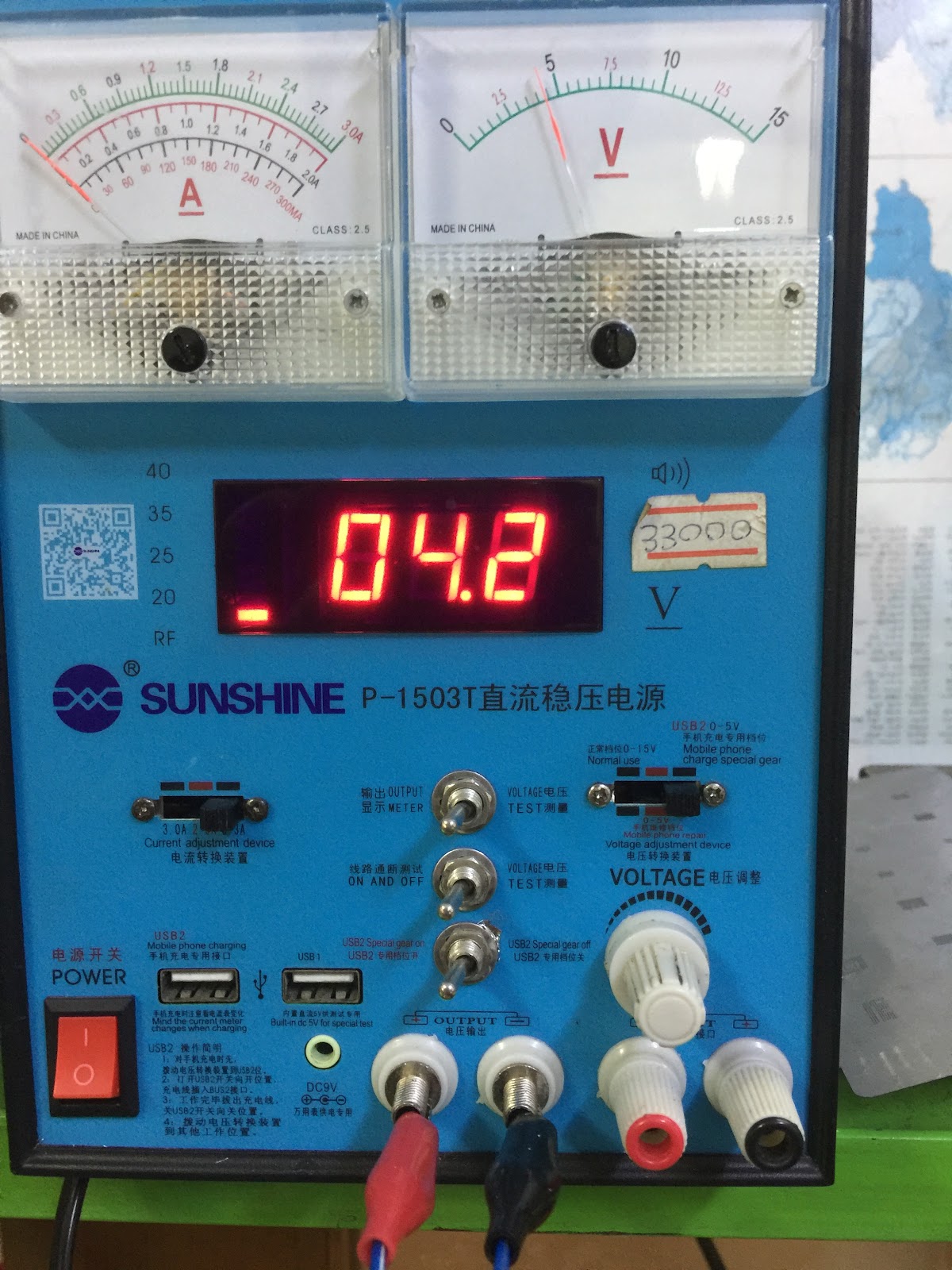

ဖုန္းတလံုးအား power supply ခ်ိတ္လ်ွင္ Ampere လံုးဝမျပရ။ အနည္းငယ္ျပပါက error ရွိသည္ဟု သိရွိနိုင္ပါသည္။ Spreadtrum Cpu ကို တင္ျပျခင္းမဟုတ္ပါ။ အနည္းငယ္ဆိုသည္မွာ.01A(10mA) မွ .03A(30mA) ထိကိုဆိုလိုသည္။ ထိုကဲ႔ သို႔ျပျခင္းသည္ သန္႔ရွင္းေရးျပဳ လုပ္ျခင္းနွင့္ပင္ စက္တလံုးအား ေကာင္းေစနိုင္ပါသည္။ သန္႔ရွင္းမႈမရွိ ေသာေျကာင့္ ျဖစ္နိုင္ေခ် ရွိသည္ဟု သိရ၏။ .1A to .5Aသည္ Icတ လံုးလံုး ပ်က္သည္ဟု သိရ၏ ။ စက္ျပင္ရာတြင္ ပူေသာ Ic ကို အလြယ္ ရွာ၍ လဲလွယ္နိုင္ပါသည္။ ျခြင္းခ်က္ CDMA ဖုန္းမ်ားတြင္ Mobile network ပိုင္း ရွိ PA Ic ပ်က္ေသာ္ Ampere အလြန္အကြ်ံ ျပေလ့ ရွိ သည္။ ျခြင္းခ်က္ Power Icအတြင္းတြင္ Fet ထည့္၍ တည္ေဆာက္ ထားေသာ ထားဖုန္းမ်ားတြင္ .35A to .5A နီးပါးျပ၍ power Ic ပူလာ လိမ့္မည္ ။ Power Ic ပူလာလ်ွင္  Ic မျဖဳတ္ဘဲ ေသခ်ာေစရန္ Power Ic အနီးရွိ Cမ်ားအား Short က်ေနသေလာ့ အသိျဖင့္ တိုင္းတာ၍ Power Ic ဟုတ္မဟုတ္ ဆံုးျဖတ္ရန္ျဖစ္သည္။
