Vbatt လမ္းေျကာင္းနွင့္ Vph လမ္းေျကာင္း အားဆင္ျခင္ သံုးသပ္ပံု

Vbatt လမ္းေျကာင္းနွင့္ Vph လမ္းေျကာင္း ေလ့လာပံု

    Vbatt လမ္းေျကာင္းနွင့္ Vph လမ္းေျကာင္းအား ဆင္ျခင္သံုးသပ္ပံု

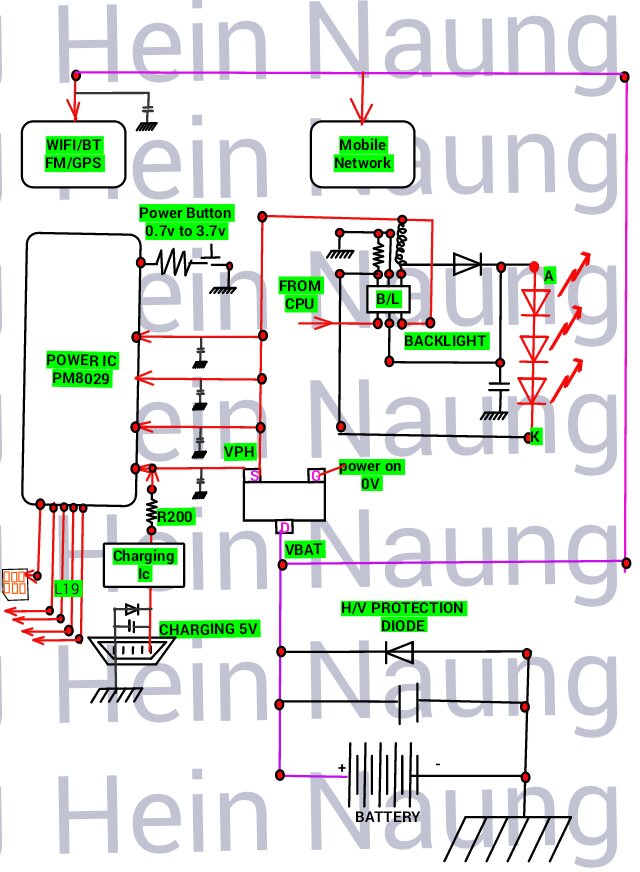

Phone တလံုးတြင္ Vbatt လမ္းေျကာင္း နွင့္ Vph လမ္းေျကာင္းဟူ၍ နွစ္မ်ိဳးရွိ သည္။ Huawei အနိမ့္ဖုန္းမ်ား power Ic Pm 8029 သံုးေသာ ဖုန္းမ်ားတြင္ Vbatt လမ္းေျကာင္းတိုက္ရိုက္ေပးေသာ အပိုင္းမ်ားမွာ ---
                1.Mobile network
                2.Wifi . BT , FM , GPS ေလးခုပါဝင္ေသာIc (မွန္ကဲ႔သို႔Ic )
အားVbatt လမ္းေျကာင္းမွ တိုက္ရိုက္ေပး၏။
Vph လမ္းေျကာင္းမွ ေပးေသာအပိုင္း ( Fet ၏ Sမွေပးေသာအပိုင္း) မွာ
                1.power Ic
                2.Backlight
                3.Charger  ဟူ၍ေပးသြင္းေလ့ရွိပါသည္။
ၿခြင္းခ်က္-------- C8813 တြင္ Flash light ပတ္လမ္းသို႔ Vph မွေပးသြင္းသည္။
Vbatt နွင့္ Vph တို႔၏လမ္းေျကာင္းကို သိျခင္းအားျဖင့္ အရမ္းခက္ခဲေသာ ပစ္ခ်က္မ်ားတြင္ လြန္စြာ အေထာက္ကူျပဳသည္။ ဥပမာ( battery မခံေသာ ပစ္ခ်က္ ) Battery မခံေသာပစ္ခ်က္သည္ စက္ျပင္ဆရာမ်ား ဒူးတုန္ရေသာ ပစ္ခ်က္ျဖစ္သည္။ (ကြ်န္ေတာ္၏ခံစားခ်က္ပါ။) စက္ေသလ်ွင္ ေလ်ာ္ရမည္ ျဖစ္သည္။ ေကာင္းလ်င္ေစ်းမရပါ။ Battery မခံေသာ Phone တလံုးတြင္ Power supply ခိ်တ္ပါက(.o2A )အနည္းငယ္ Ampere ျပ၍ ပူေသာအရာရွာ၍ မရပါ။ ဘယ္အပိုင္းစစ္ ရမည္မသိ ရမ္းတုတ္ ရပါမည္။ စက္ျပင္ဆရာသည္ တျပားလံုးနီး ပါးခဲေငြ႔ ရိုက္၍ ရွာလိမ့္မည္။ မလြယ္ကူပါ။ ပူေသာ Ic ရွာ၍မရေသာ္ Fet Transistor အားခြ်တ္၍ power supply ျပန္ခ်ိတ္၍ စမ္းပါ။ Short လြတ္ပါက Power Icပိုင္း  /  Backlight ပိုင္း နွင့္ Charger ပိုင္း စစ္ရန္ျဖစ္သည္။ FET Transistor ခြ်တ္၍ short မလြတ္ေသာ္ Mobile network နွင့္ Wifi ပိုင္းသာ စစ္ရမည္။ ပ်က္မည္ထင္ေသာ အပိုင္းအား ခဲေငြ႕ရိုက္ရွာပါ။ ယၡဳ ေဖာ္ျပျခင္းသည္ Pm8029 Ic သံုးေသာ စက္ျပားသာလ်င္ အကြ်မ္းဝင္သည္။
