power Ic စတင္အလုပ္လုပ္ပံု နွင့္ voltတခုျခင္း စီသက္ေရာက္ပံုမ်ား မိမိစဥ္းစား၍ ေတြးေခၚျခင္းျဖစ္ ပါသည္။ ေလ့လာသူတို႔အဆင္ေျပေစရန္ေဖာ္ျပ ျခင္းျဖစ္ပါသည္။ အမွားအယြင္းရွိပါက --------------Request

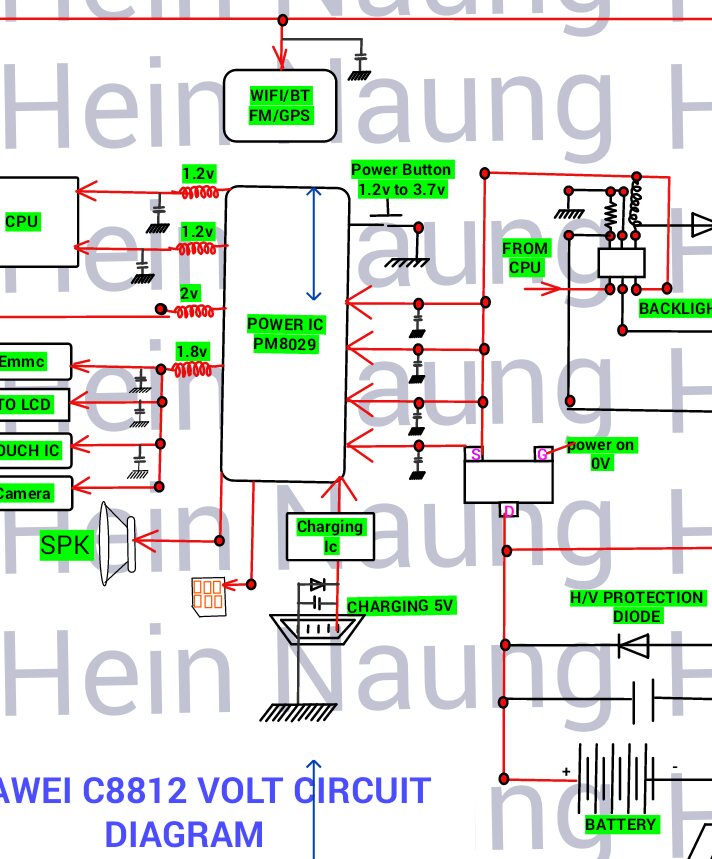

ပံုမွန္အားျဖင့္ ေလ့လာသူတို႔ နားလည္ေစရန္ C8812အား အေျခခံ၍တင္ျပ သြားပါမည္။ Battery အေပါင္းသည္ Protection diode( or ) Zener diode မွတဆင့္ main filter condenser သို႕ေပးထား၏ ။main.filter မွတဆင့္ Fet transistor ၏ D သို႕ ေပးထား၏။ FET transistor၏ S မွတဆင့္ power Ic (pmu) နွင့္ ခ်ိတ္ဆက္ထား၏ ။ power Ic (pmu) သို႕ volt ေရာက္ေသာအခါ power နိုးရန္ အတြက္ power ခလုတ္ သို႔ 1.2V to 3.7v ထြက္လာ၏။ power ခလုတ္အား စကၠန္႔ 30 နိွပ္ျခင္းျဖင့္ power နိုးရန္ power crystal(32.678M) ၏ clock signal ေျကာင့္1.2Vပထမလိုင္း စတင္ထြက္ လာျပီး Cpu နိုးရန္ volt 1.2v ဒုတိယ လိုင္း ထြက္လာ၏။ ထို႔ေနာက္ Emmc နိုးရန္ 1.8V ထြက္လာ၏။ Emmc နိုးျပီး ေနာက္ က်န္ေသာအစိတ္ အပိုင္းမ်ား အလုပ္လုပ္ ရန္2 V ကို power Ic မွ စတင္ ထုတ္လႊတ္သည္။ 2V သည္ Mobile network အလုပ္လုပ္ ရန္ RF Ic သို႔ေပးသည္။ ထို႔ေနာက္ Backlight လင္းလာ၏။ Sim card SD card ဖတ္ရန္ 3.3V (searching voltage) ထြက္လာသည္။ ထို႔ ေနာက္က်န္အစိတ္အပိုင္းမ်ား အလုပ္လုပ္ ရန္ Leniar Voltage 19 လိုင္း ထြက္လာသည္။
ယၡဳေဖာ္ျပျခင္းသည္ ------ ------
1.2v ေပ်ာက္ပါက Cpu ပ်က္သည္ဟု ယူဆပံုျဖစ္ပါသည္။
2 v ေပ်ာက္ျခင္းသည္ Emmc ပ်က္သည္ဟု ယူဆပံု ျဖစ္ပါသည္။ 5 စကၠန္႔ေစာင့္၍ မိမိနွစ္သက္ရာသို႕ ေလ့လာနိုင္ပါသည္။
